Nov 19, 2024

En savoir plus sur les performances certifiées du Drift Eliminator et les tests 2024 réalisés pour les équipements de refroidissement par évaporation d'eau (dans le monde entier).

M. Ian BUTLER, chef de projet du programme Drift Eliminator et tours de refroidissement

Eurovent Certification est très heureux d'annoncer l'achèvement de sa campagne d'essais de certification 2024 pour les éliminateurs de dérive, qui consistait cette année en des éliminateurs de dérive à contre-courant ; cependant, la capacité existe d'évaluer et de certifier les types d'éliminateurs de dérive intégrés et non intégrés à contre-courant également.

Les essais ont été menés dans le laboratoire d'essais spécialisé de 4JTECH situé à Prague, en République tchèque, en collaboration avec McHale Associates Inc., une agence d'essais agréée par le Cooling Technology Institute (CTI) pour les essais d'éliminateurs de dérive, basée aux États-Unis. Les essais ont été réalisés conformément aux règles de certification technique d'Eurovent Certification ECP 14-DE-2023 pour les essais de dérive en laboratoire et en utilisant le code d'essai de dérive Heated Bead Isokinetic (HBIK) ATC-140.

La validation initiale du laboratoire 4JTECH a été effectuée en 2021 par McHale Associates avant la dernière campagne d'essais précédant celle de cette année.

Le laboratoire 4JTECh est une tour spécialement conçue pour les essais de dérive et de performance thermique des tours de refroidissement. Voici un schéma d'ensemble de la tour, conformément aux exigences du RCT 14-2023 de l'ECP.

Diagramme 1 : Schéma de la tour 4JTECH montrant l'eau chaude d'alimentation et le réservoir d'eau froide de retour, y compris les traceurs sélectionnés ; Lithium (Li) & Sodium (Na), ainsi que la mesure du débit d'eau, l'équipement de surveillance de l'air, les buses de pulvérisation d'eau et le dispositif collecteur de surveillance de la traversée du train d'échantillonnage Isokinetic.

L'utilisation de la même tour, des mêmes points de mesure et du même équipement calibré garantit la crédibilité et la cohérence du banc d'essai. Le recours à une agence d'essais accréditée pour la licence ATC140 CTI, comme McHale, ne fait qu'ajouter à la précision et à la crédibilité des résultats des essais.

Voici quelques photos qui illustrent le travail spécialisé que 4JTECH et McHale réalisent ensemble, en fournissant des données de performance de dérive certifiées par Heated Bead Isokinetic (HBIK) pour son programme de certification ECP-14-2023.

Photos 1 & 2 : Vue de côté et vue de face de la tour, avec l'équipement clé sur le banc d'essai mesurant/enregistrant les données requises.

Photo 3 : L'orientation correcte des matériaux de dérive est très importante. Il est également important de s'assurer qu'il n'y a pas de fuites latérales autour des parois internes de la tour d'élimination de la dérive, sinon le contournement de la dérive peut être évident, ce qui invalidera les essais et fournira de très mauvais résultats en matière de taux de dérive. Les fabricants peuvent s'assurer par vidéoconférence que leur dérive a été installée correctement avant la réalisation des essais. Des vidéos peuvent également être fournies pour le test de vitesse de percée, mais aucun résultat ne sera communiqué au fabricant tant que tous les résultats n'auront pas été pris / validés et examinés par un expert McHale secondaire qualifié.

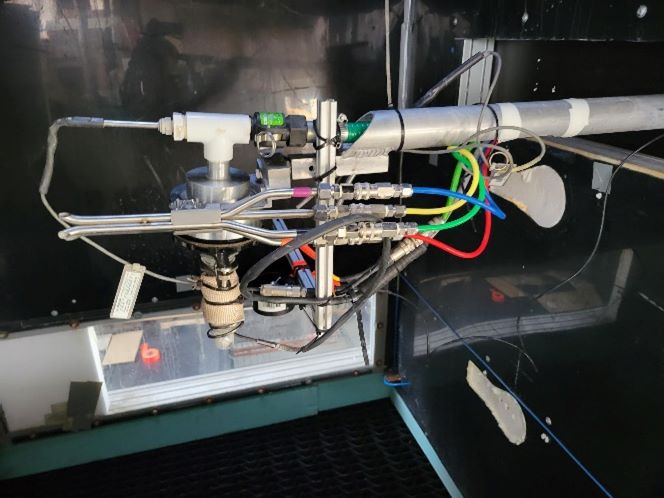

Photos 4 & 5 : Une fois l'éliminateur de dérive en place et le faisceau transversal équipé de la tête isocinétique à billes chauffées (HBIK), le test de dérive peut commencer.

Le champ d'application initial de ce programme de certification a été développé en 2009 par des experts de l'industrie des éliminateurs de dérive, utilisant un environnement de laboratoire contrôlé pour obtenir un taux de dérive* dans des conditions de fonctionnement contrôlées spécifiques pour la vitesse de l'air et la charge d'eau, ainsi que la vitesse de l'air de percée de la dérive, qui est la vitesse de l'air pour laquelle les pertes de dérive deviennent visibles en tout point de l'éliminateur de dérive, exprimée en m/s. Avec une mise à jour récente de la vitesse de dérive, les déclarations des résultats des tests sont conformes au système d'évaluation des bâtiments écologiques LEED.

*Taux de dérive : Proportion du débit volumétrique de la dérive par rapport au débit d'eau en circulation entraîné dans le flux d'air et sortant à la décharge de l'éliminateur, exprimée en pourcentage.

Demande de test de dérive : Les tests des éliminateurs de dérive continuent d'être une exigence croissante pour répondre aux réglementations environnementales des gouvernements géographiques, non seulement en Europe mais aussi dans le monde entier. Les réglementations à prendre en compte sont la norme française NF E 38-424, les programmes d'incitation tels que le système d'évaluation des bâtiments écologiques LEED et d'autres besoins de l'industrie. C'est pourquoi Eurovent Certification est là pour soutenir l'industrie avec ses experts en essais McHale Associates Inc. et ses experts en laboratoires 4JTECH.

Eurovent Certification est un leader mondial de la certification par tierce partie, opérant dans les domaines du chauffage, de la ventilation, de la climatisation et de la réfrigération (HVAC&R), répondant aux besoins et aux exigences d'une industrie en pleine évolution sur les marchés résidentiels, commerciaux ou industriels. Sa marque de certification historique, Eurovent Certified Performance, est reconnue dans le monde entier, avec une accréditation internationale selon ISO 17065, la norme pour les organismes de certification.

Si vous avez besoin de tester des éliminateurs de dérive ou des tours de refroidissement, veuillez contacter Ian Butler, responsable du programme pour les éliminateurs de dérive (DE) et les tours de refroidissement (CT), par courrier électronique ou contactez-nous via notre page "Comment postuler".

Pour en savoir plus sur notre programme d'élimination de la dérive
